ICL7107 是一款在電子測量領域廣泛應用的集成芯片，以其出色的性能和多樣化的功能，為眾多電子設備提供了精準的測量解決方案，現在國產的有DH7107、WS7107、TC7107、GC7107等國產芯片型號可以替代
一、ICL7107 芯片的基本介紹

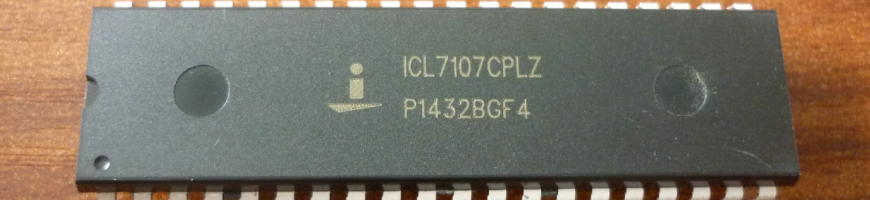

ICL7107 是一種高性能、低功耗的 3 位半雙積分式 A/D 轉換芯片。它直接驅動 LED 數碼管，能夠?qū)⒛M信號轉換為數字信號并進行顯示。
目前有LQFP44、PDIP40、PLCC44等封裝。
該芯片具有以下顯著特點：
- 高精度：能夠提供較高的測量精度，滿足大多數應用場景的需求。
- 低功耗：有助于延長設備的電池壽命或降低整體功耗。
- 直接驅動數碼管：無需額外的驅動電路，簡化了設計。
二、ICL7107 芯片的工作原理
ICL7107 采用雙積分式的 A/D 轉換原理。在測量過程中，首先對輸入的模擬信號進行正向積分，然后對基準電壓進行反向積分。通過比較兩次積分的時間，來確定輸入模擬信號的大小，并將其轉換為數字量輸出。
這種工作方式具有良好的抗干擾能力，尤其對周期性的干擾信號具有很強的抑制作用，使得測量結果更加穩定和準確。
三、ICL7107 芯片的應用場景
- 數字電壓表
- ICL7107 常用于構建簡單而實用的數字電壓表?？梢詼y(cè)量直流電壓、交流電壓等，廣泛應用于電子實驗、電路調試、電源監測等領域。
例如，在電子實驗室中，工程師可以使用基于 ICL7107 的數字電壓表來精確測量各種電路節點的電壓，從而判斷電路的工作狀態是否正常。
- 數字萬用表
- 與其他相關組件配合，ICL7107 可以集成到數字萬用表中，實現對電壓、電流、電阻等多種電學參數的測量。
在電器維修場景中，維修人員借助配備 ICL7107 的數字萬用表，能夠快速準確地檢測電器設備中各個部件的電學性能，定位故障所在。
- 電池電量監測
- 用于監測電池的剩余電量。通過測量電池的端電壓，并將其轉換為數字顯示，用戶可以直觀地了解電池的電量狀態。
在移動設備和便攜式電子設備中，基于 ICL7107 的電池電量監測方案可以為用戶提供及時的電量信息，避免設備因電量耗盡而突然關機。
- 溫度測量
- 結合溫度傳感器，將溫度信號轉換為電壓信號，再通過 ICL7107 進行測量和顯示。
在工業自動化控制系統中，利用這種方案可以實時監測環境溫度或設備的工作溫度，確保系統在合適的溫度范圍內運行。
- 壓力測量
- 與壓力傳感器相連，將壓力變化轉換為電壓變化，然后由 ICL7107 進行處理和顯示。
在壓力控制系統中，如液壓系統或氣壓系統，能夠精確測量壓力值，實現對系統的精確控制和監控。
?
四、ICL7107 芯片的應用方案
- 基于 ICL7107 的直流數字電壓表方案
- 電路組成：包括輸入緩沖放大器、積分器、比較器、計數器、譯碼器和 LED 數碼管驅動電路等。
- 工作流程：輸入的直流電壓經過緩沖放大器后，進入積分器進行積分。積分結束后，計數器開始計數，并通過譯碼器驅動 LED 數碼管顯示測量結果。
- 基于 ICL7107 的交流數字電壓表方案
- 電路改進：在直流電壓表方案的基礎上，增加了交流-直流轉換電路，將交流電壓轉換為直流電壓后再進行測量。
- 注意事項：需要考慮交流信號的頻率范圍、幅度范圍以及轉換精度等因素，以確保測量結果的準確性。
- 基于 ICL7107 的電池電量監測方案
- 傳感器選擇：通常使用電壓型電池電量傳感器，將電池電壓轉換為與電量相對應的電壓信號。
- 校準與補償：由于電池的特性會隨著使用時間和環境條件而變化，因此需要進行校準和補償，以提高測量精度。
- 基于 ICL7107 的溫度測量方案
- 溫度傳感器接口：選擇合適的溫度傳感器，如熱敏電阻、熱電偶或集成溫度傳感器，并與 ICL7107 的輸入引腳正確連接。
- 線性化處理：由于溫度傳感器的輸出信號可能不是線性的，需要進行線性化處理，以獲得準確的溫度測量結果。
ICL7107 芯片以其優異的性能和簡單易用的特點，在電子測量領域發揮著重要作用。通過合理的設計和應用，可以為各種測量需求提供可靠、準確的解決方案。無論是在實驗室、工業現場還是日常生活中，ICL7107 都為我們獲取和顯示電學參數提供了便捷的途徑。隨著技術的不斷進步，相信它將在更多的領域展現出其獨特的價值和應用潛力。
