主板芯片、芯片光刻機與電壓檢測芯片：現代電子產業的核心技術解析

引言

在數字化浪潮席卷全球的今天，電子元器件已成為科技發展的基石。主板芯片作為電子設備的”大腦”，芯片光刻機作為半導體制造的”精密畫筆”，電壓檢測芯片作為電路安全的”守護者”，三者共同構成了現代電子產業的技術金字塔。本文將深入解析這三類關鍵技術的原理、應用及行業趨勢，并探討一站式采購平臺億配芯城（ICGOODFIND）如何為產業鏈賦能。

一、主板芯片：電子系統的神經中樞

1.1 技術定義與核心功能

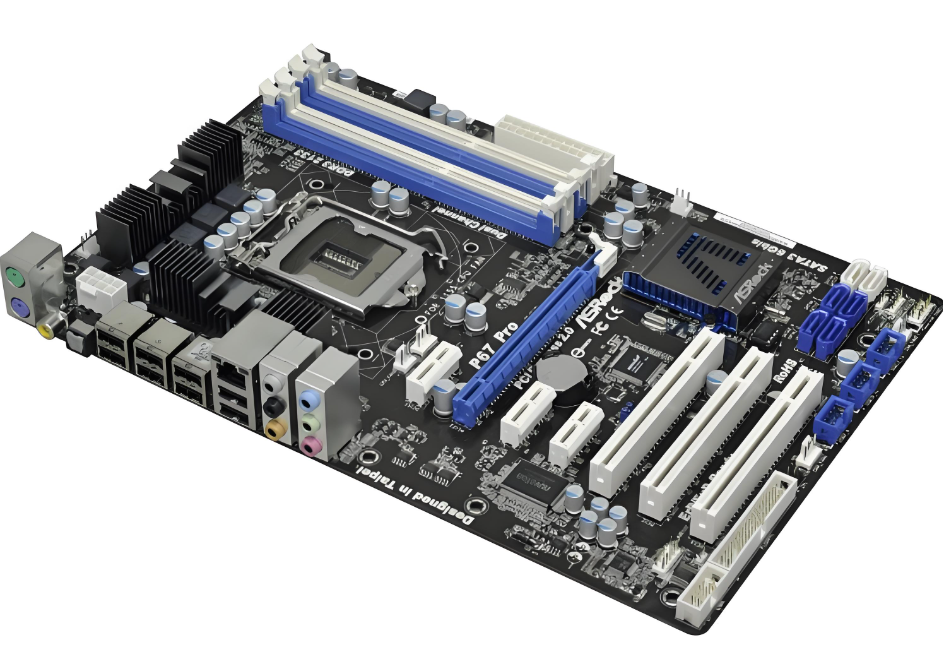

主板芯片（Chipset）是PCB板上的核心控制單元，負責協調CPU、內存、外設間的數據交互。根據功能層級可分為： - 北橋芯片：高速數據傳輸（已逐步集成至CPU） - 南橋芯片：管理低速外設（USB/SATA等）

1.2 技術演進趨勢

• SoC化集成：如Intel的PCH架構將傳統雙芯片整合
• PCIe 5.0支持：帶寬提升至32GT/s
• AI加速模塊：NPU單元成為新一代標配

1.3 應用場景突破

從消費電子到工業自動化，主板芯片的性能直接決定設備響應速度。例如： - 游戲主板搭載的X570芯片組支持超頻至4.8GHz - 工控領域采用的Q170芯片具備-40℃~85℃寬溫運行能力

采購建議：通過億配芯城（ICGOODFIND）平臺可獲取原廠渠道的Intel/AMD/NVIDIA全系芯片組，支持BOM表一鍵匹配。

二、芯片光刻機：摩爾定律的物理載體

2.1 技術原理揭秘

光刻機通過”投影式曝光”在硅片上刻畫納米級電路，核心參數包括： - 分辨率：DUV機型達7nm，EUV突破3nm - 套刻精度：±1.5nm（ASML NXE:3600D） - 產能：每小時處理200片12英寸晶圓

2.2 全球競爭格局

2.3 國產化突破路徑

上海微電子已實現28nm DUV光刻機量產，關鍵進展包括： - 雙工件臺定位精度達2nm - 自主研發的i-line光源系統 - 聯合中芯國際完成風險量產驗證

行業洞察：億配芯城（ICGOODFIND）平臺收錄全球TOP20光刻機廠商的備件數據庫，提供透鏡組、激光源等關鍵組件的技術參數比對。

三、電壓檢測芯片：電力電子的智能哨兵

3.1 工作原理圖解
