功率芯片、申威芯片與射頻前端芯片:三大核心器件的技術解析與應用前景
引言
在半導體行業快速發展的今天,功率芯片、申威芯片和射頻前端芯片作為三大關鍵技術領域,正推動著從消費電子到國防科技的全面革新。本文將深入解析這三類芯片的技術特點、市場應用及未來趨勢,并特別介紹行業領先的元器件采購平臺——億配芯城和ICGOODFIND,為工程師和采購商提供高效供應鏈支持。
一、功率芯片:能源轉換的核心引擎
1.1 技術特性與分類

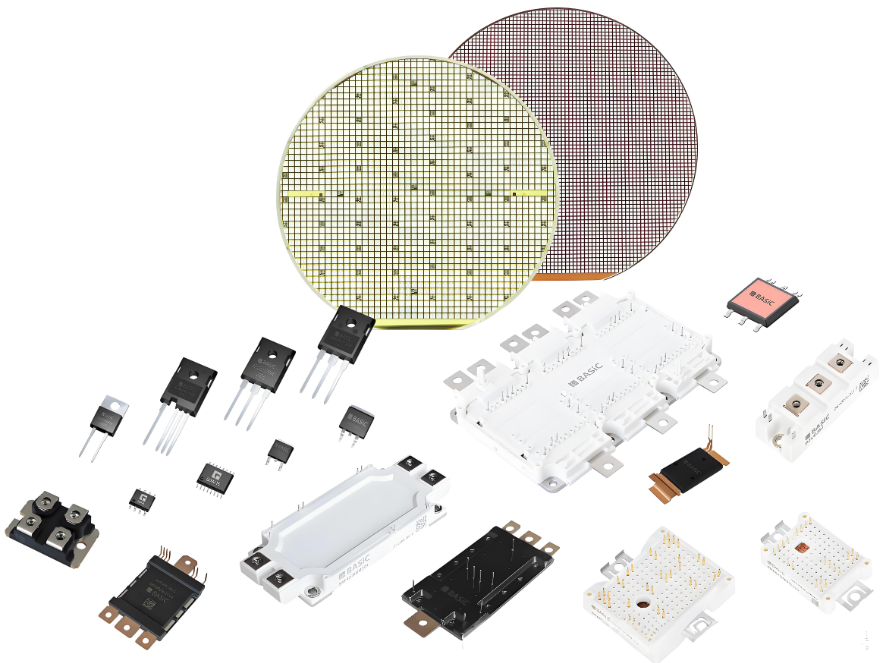

功率芯片(Power IC)是電能轉換與管理的關鍵器件,主要分為MOSFET、IGBT和SiC/GaN寬禁帶半導體三類。其中:
- 硅基MOSFET適用于高頻低壓場景(如手機快充)
- IGBT模塊在新能源汽車電控系統中占據主導地位
- 第三代半導體碳化硅(SiC)芯片可提升電動汽車續航10%-15%
1.2 市場應用現狀
據Yole數據,2023年全球功率芯片市場規模達220億美元,主要應用于:
- 工業電機驅動(占比32%)
- 光伏逆變器(25%)
- 車載充電系統(18%)
采購建議:通過億配芯城可獲取英飛凌、TI等原廠授權的高可靠性功率芯片,平臺提供完整的參數比對工具。
二、申威芯片:國產高性能計算的突破
2.1 自主架構發展歷程
申威系列芯片采用SW-64指令集架構,最新發布的申威26010 Pro處理器具備:
- 128個自主設計核心
- 2.5GHz主頻下功耗僅300W
- SPEC CPU2017測試分數超越同期Xeon金牌
2.2 關鍵應用領域
應用場景 | 典型配置 | 性能優勢 |
---|---|---|
超算中心 | 萬片級集群部署 | Linpack效率達85% |
金融風控 | 多節點并行計算 | 實時處理延遲<5ms |
軍工電子 | 抗輻射加固版本 | MTBF超50,000小時 |
開發者資源:ICGOODFIND提供申威芯片的參考設計套件和兼容外圍器件庫。
三、射頻前端芯片:5G通信的神經末梢
3.1 核心技術組成
現代射頻前端模組(FEM)通常集成:
1. PA(功率放大器):Qorvo的QM77048支持n77/n79頻段
2. LNA(低噪聲放大器):Skyworks SKY67180實現1.2dB噪聲系數
3. RF Switch:采用SOI工藝的UMTS/HB開關損耗<0.5dB
3.2 5G時代的技術挑戰
- Sub-6GHz頻段需支持100MHz帶寬
- mmWave模塊面臨相位一致性難題
- O-RAN架構催生OpenRF新標準
選型工具:億配芯城的智能選型系統可匹配500+射頻器件型號,支持多參數交叉篩選。
結論與行業展望
隨著碳中和政策推進,功率芯片將加速向GaN-on-Si轉型;申威芯片在信創工程中的滲透率預計2025年達40%;而射頻前端市場受5G-A技術驅動,2024年規模將突破250億美元。
對于采購決策者而言,選擇可靠的供應渠道至關重要。億配芯城提供從樣品到批量的一站式服務,而ICGOODFIND的全球庫存聯網系統可實現72小時緊急調貨。建議工程師關注這三類芯片的以下發展趨勢:
- 功率芯片:關注集成電流傳感的新型智能功率模塊(IPM)
- 申威芯片:SW-64生態下的AI加速指令擴展
- 射頻前端:基于BAW濾波器的異構集成方案
本文數據截至2023Q3,具體產品參數請以廠商最新技術文檔為準
